Getriebe:

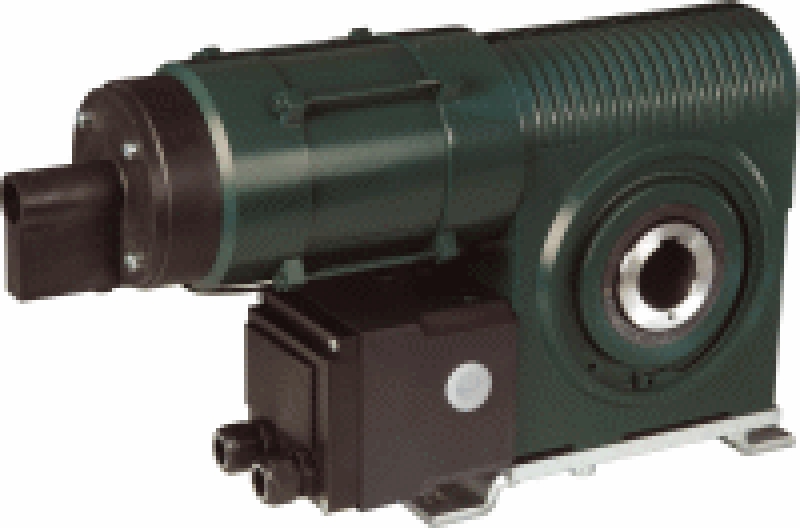

Großzügig dimensionierte Getriebe mit geschmiedeten Schneckenrädern aus Spezialbronze, in allseits abgedichteten, einteiligen Aluminium-Druckguss-Gehäusen, mit Lebensdauerschmierung gewährleisten Langlebigkeit und geräuscharmen Lauf in allen Montagelagen. Alle Antriebe verfügen über ein selbsthemmendes Schneckengetriebe.
- Für Rolltore und Rollgitter
- CNC-bearbeitetes Aluminiumguss-Gehäuse
- Kompakte Bauform
- Lageunabhängige, einfache Montage
- Selbsthemmendes Getriebe
- Integrierte, lageunabhängige Abrollsicherung
- Notbedienung mittels Nothandkurbel
- Integrierter Nockenendschalter
- Integrierte Wendeschützsteuerung
Technische Daten:
- Motorleistung: 1,1 KW
- Drehmoment: 420 Nm
- Max. Fangmoment: 1188 Mf(Nm)
- Drehzahl: 12 U/min.
- Nennspannung: 3 x 400V 50Hz
- Nennstrom: 3,8A
- Motoreinschaltdauer: ED 60%
- Schutzart: IP 54
- Hohlwellen: Ø 40 mm
- Temperaturbereich: -20 bis +60°C
- Integrierte Wendeschützsteuerung
Endschalter LSS-4:
- Leicht einstellbare Endschalter
- 1 Endschalter für Auf
- 1 Endschalter für Zu
- 1 Sicherheitsendschalter für Auf
- 1 Sicherheitsendschalter für Zu
Garog - DKAK4200120110 Handbuch.pdf
